カレン:ドライブシャフト抜き取り

ドライブシャフト

リダクションカバーに残ったドライブシャフトの抜き取り
作業内容はカレン全種共通

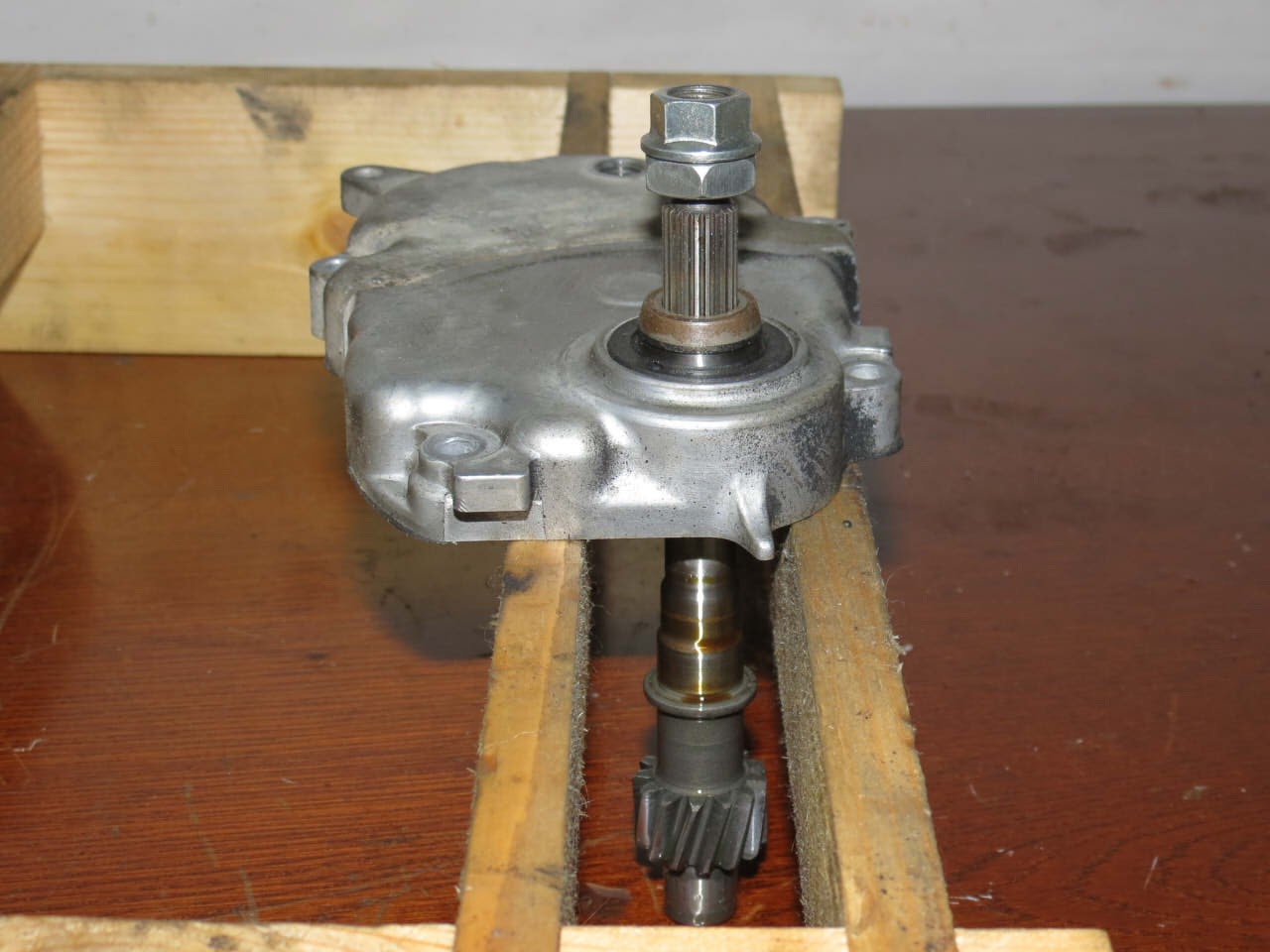

ゲタに載せ矢印方向に圧力を掛けてベアリングから抜く

プレス機・プーラー・手叩き等、幾つかの手段がありますが
さほど固くも無いので今回はハンマーを使っての押し出しを選択



シャフトに適当なナットを噛ませて先端とネジ山を保護
ゴムハン・プラハンで真っ直ぐ・垂直に叩きます




ヘタレ握力でも2~3回叩くとシャフトが脱落
保護ナットを外してベアリングからシャフトを抜き取る



オイルシール

オイルシール取り外し





内径側にヘラかドライバーを挿し込んで
クルリと回して貼り付きを剥がしたら引き抜きます



ベアリング

リダクションカバーに残ったベアリングの抜き取り
ベアリングプーラーを使います






プーラーをセットして引き抜き





ベアリングレースシールドライバーでの叩き出しも可


ドライブシャフトの違い


リダクションカバーから抜いたドライブシャフト

シャフトの太さが違い、カレン前期ではカラーが入ってます
(6Vカレンの前期・後期も同じ仕様)



各部寸法


12Vと書いてますが6Vの前期後期も同じ
計測した数値は気まぐれで四捨五入していますから参考値です


クランクケース側の違い


ベアリングの有無とブリーザーチューブの形状が違います
