エンジン溶接機で溶接

エンジン溶接機ALW-150SS整備08

溶接機本体が動くようなんでケーブルをチェック
さすが業務用、太くて長くて重たいです





ケーブルを辿って皮膜の破れがないか確認
補修跡(黄印)は剥がして新しく巻き直します(赤印)





大きく裂けている箇所を発見

切り込みを入れた水道ホースを被せて
絶縁テープでグルグル巻きにしておきました
(撮影用にグルグル仕上げ前)





ホルダーとクリップ
ケーブルはグリップ内のボルトで固定されます





ケーブルがOKなら本体と接続します
ケーブル側の凸とジョイント内の凹を合わせて
左回しに捻ると固定されます(黄印)





溶棒ホルダーがマイナス、アースクリップがプラス、
根拠が解らないままバッテリー溶接ではそうしていましたが
溶接技術入門にそれの記述がありました





直流アーク溶接は溶接棒と母材の極性を変えることで
溶接条件を選択できるといった特徴があるそうです

ホルダーマイナス、アースプラスでもOKですが
バッテリー溶接で薄板なら逆接続が良さそう
今回は薄板じゃないので接続はこのままでいきます






ガソリン、バッテリー、燃料コックを確認して準備完了

1、スローダウンスイッチ
  始動時はON、OFFどちらでもOK
  溶接時は回転数(電圧)が低いと
  最初のアークを飛ばせるか不安なのでOFF

2、補助電源遮断装置
  溶接時はOFF、発電機として使うときはON
  溶接しながら発電機としては使えません

3、チョークレバー
  始動時は引いて暖気が済めば戻す

4、スタータースイッチ
  運転→始動でセルスタート

5、電流調整器
  ダイアルで電流量を調整
  この150SSは電圧計も電流計もありませんから
  電流量を決めるには経験が必要?





経験不足なんでテキトーに電流設定

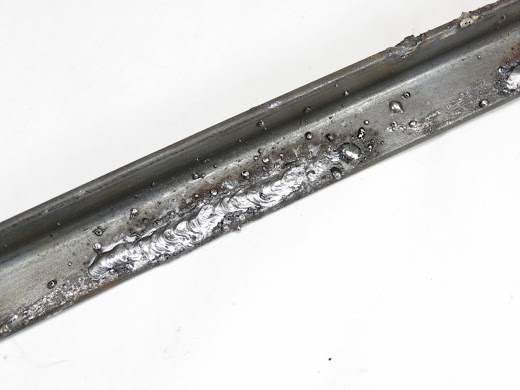

溶接棒は2φ、3mm厚のアングルにビードを引いてみます





初期アークは直流のおかげか良好
ブツブツ飛んでるスパッタはバッテリー溶接よりちょっと多いかな

ビードがグニャグニャで汚いのは作業者のせい





裏面はもう少しかもっと溶け込んでもいいような感じ
溶接棒の太さ、電流量、プラスマイナスの極性、
自由度が高くなる反面 初心者の自分は戸惑います

腕・技術はともかく、
これで厚物溶接も出来る可能性が見えたってことで現状は満足





ちょこちょこ書いてますが自分は指が不自由だったりします
そのため手袋が使えず軍手ですら通りません

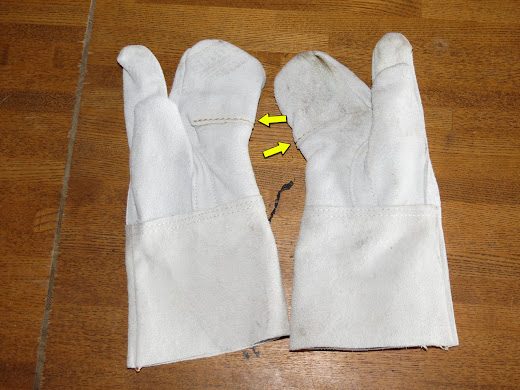

ミトンタイプなら幾らか入るんじゃないかと思い購入、
それをレザークラフターなモトコ隊の若先生にお願いして
指に合わせて詰めて貰いました サンキュです

いや~、対象物が熱くても持てる!何年ぶりだろうこの感覚





オマケ:発電機のチェック

これがあれば山奥の整備オフだろうと電動工具が使えます
しかし持ち運びはしたくありません、ってか嫌
