モトコ:駆動系の組立て01

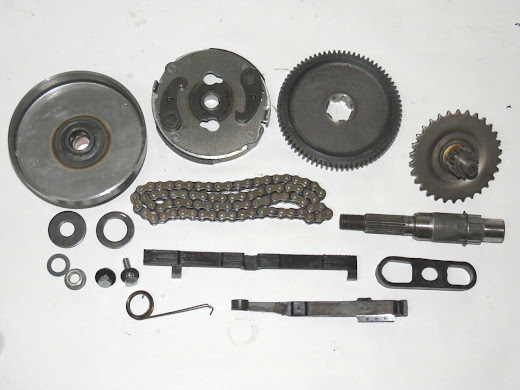

モトコンポの駆動系組み付け
画像がちょっとだけ多くなったから前後編に分けました





ノックピン取付け

初っ端から駆動系と関係ない部品ですが
忘れないように今のうちに入れておきます





94301-10140 ピンA ノツク 10X14
前方下側と後方で2個必要





ドチラも指ですんなり入ります





チェーンガイド取付け





ドライブチェーンガイドBを取り付けて
ボルト(6x12)とワッシャーで固定






ドライブチェーンガイドAを取り付け
黄印の凹凸を合わせてセットするだけで
ボルト等での固定はありません

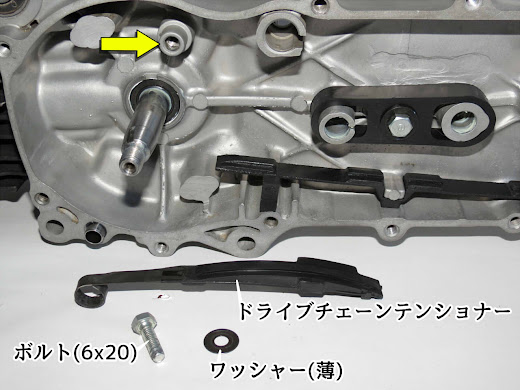

ドライブチェーンテンショナー取付け

黄印にテンショナー先端を取り付けて
ボルト(6x20)とワッシャーで固定
テンショナー後方は上下にスイングするのが正常

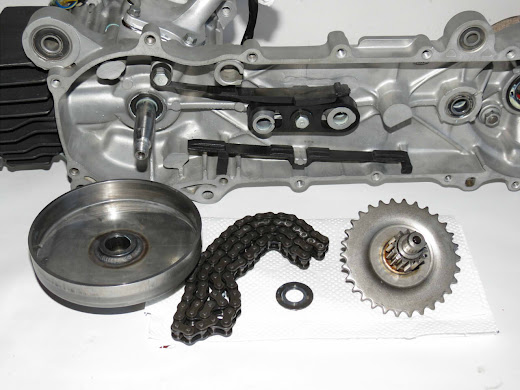

クラッチアウターとチェーン取付け





ドライブプレートの固着防止に
クランクシャフトにグリスを塗ります

全体に塗布してあるのはミッションオイル充填前に
一度エンジンを掛ける予定だからその保険





クラッチアウター裏のドライブスプロケットに
ドライブチェーンを掛けてクランクシャフトに取り付け





チェーンガイドABの上にチェーンを乗せて
ファイナル側まで伸ばします




モトコ:駆動系の組立て02へ続きます
