モトコ:Rブレーキ廻り組付け


Rブレーキシューと付随する部品を取り付けます





ブレーキカムシャフト(黄印)にグリスを塗布して
赤印部分に挿し込みます





ギザギザが欠けている列の頭にマークがあって
それを画像のように手前側に向けておきます

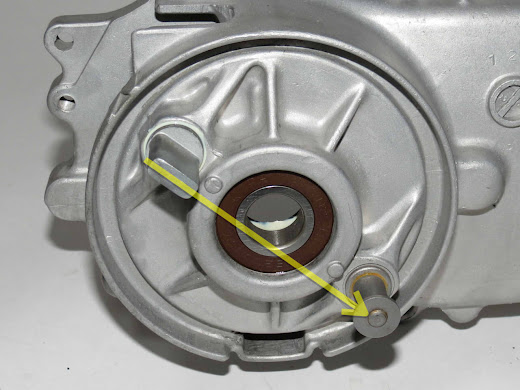

横から見た状態
カムの角度がもう一方のシャフトに向くくらい





ブレーキインジケーター
(どっちが裏表も無いんでしょうけど)

車載時はこれの位置でブレーキシューの残量が解ります



インジケーターをシャフトに取り付け
刻印部分をマークの列に合わせて入れます

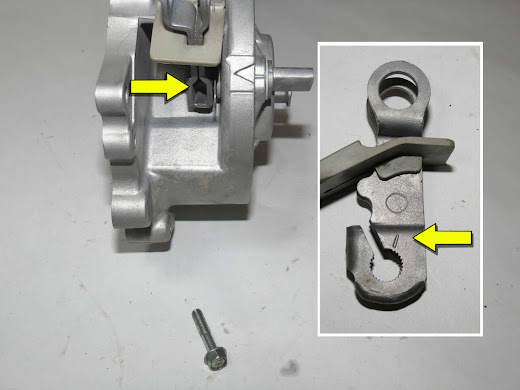

ブレーキアーム取り付け





黄印をカムシャフトのマーク列に合わせて入れます





ブレーキアームが挿入できたらボルト締め(5x25)
ボルトは黄印の位置・シャフトの上側





シャフトにグリスを塗布して
ブレーキシューを取り付けます

赤印はグリス付着防止目的のマスキングテープ





ブレーキシューの3点までは取り付けが簡単
残り1点(赤印)をゴムハンマー等でスライドさせてセットします





セット出来たらテープは不要





リターンスプリング取り付け

スプリング両端にグリスを塗布して
片方はブレーキアームの凸(赤印)部分にセット





ブレーキシューを指で押して
異音無しでブレーキシューが開けばOK

ブレーキ調整はホイール・ケーブルを取り付けてから行います
