クランクシャフト挿入工具用アダプタ



”しっかりやろう”が今年のテーマ

腰下を組むのに気を付けることは無いか考えていたら
クランクシャフト挿入工具について疑問が沸きました

この構造だとベアリングに負担が掛からない?





モトコ:クランクシャフト挿入工具で書いたように
イメージとしてはクランクケースで踏ん張って
クランクシャフトを引き入れるわけですよね?

ベアリングの外輪はクランクケースに固定されて
同内輪にクランクシャフトが圧入されてくる と。





ベアリング内径にクランクシャフトを圧入すると
なにも押さえがないベアリング内輪は
外側へと負荷が掛かってよろしくない気がします





そんな疑問をグーグル先生にぶつけてみると
カラーやアダプタを作成している人を紹介してくれました
フランジ付きパイプで内輪を押さえるようです

モトコに使えるアダプタの条件となると
クランクシャフトが通る内径、
ベアリング内輪を押さえられて且つ
クランクケースのオイルシールより小さい外径、
インストーラーで押さえる為の上部フランジ、

う~ん、結構メンドくさい





ホームセンターをうろつくも収穫ナシ

家中のパイプを睨み続けていると
カレンのステムシャフトがなんか良さそうです





ネジ山を少し残してカット
切った短いほうを使います





ステムナットを合わせて
インストーラーを受けるフランジにします





ダブルナットの要領で固定
雑な切断で平面がでてないほうにナットを付けます





偶然、ステムナット外径が
インストーラーの内径に適合





黄色がアダプタ、黒がインストーラー

内径外径の凹凸が合わさることで
セット時にズレる心配が減りました





ベアリング内輪の押さえもOK





オイルシール外径よりも少し細くてピッタリ





都合が良すぎるだろうと思ってたら
案の定、落とし穴がありました

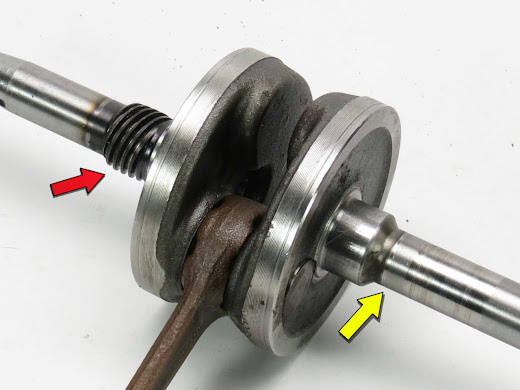

左クランクシャフト(黄印)ではOKだったアダプタも
右クランクシャフトだとオイルポンプ駆動用のギヤ(赤印)に
当たってしまい通らないことが発覚



、、、テーマを ”去年よりはしっかりやろう” に変更して
アダプタを使うのは左クランクシャフトのみ、
右側はベアリングの負担覚悟で組むとします






没アダプタ

スカッシュのプーリーボスと水道管の中間ソケット
プーリーボス+大きい座金も候補に挙げましたが
部品が分かれていると勝手が悪く
精度に影響しそうなので取りやめました

これらも同じく右クランクシャフトには
内径が足りずに使えません
