二段変速のクランクケース加工02

モトコンポに二段変速を移植すると
ドライブスプロケが少しだけ奥まってしまい
チェーンとクランクケースのリブが干渉してしまうので
当たる部分を削り落とす必要があります


先人の報告を参考にすると
干渉するのはリブ(赤印)周辺のようで
加工はチェーンライン上段側だけ
下段は干渉しないみたいです




サンダーで加工するにはちょっと狭い部分なので
ボール盤にフレキシブルケーブルを繋げて加工します





貧弱コンプレッサーじゃエア消費量が激しくて回せず
お蔵入りになっているエアリューターです
ここから砥石だけ適当に選んでいきます

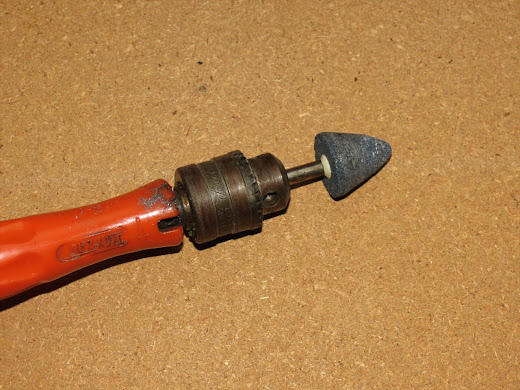

最初は三角砥石





クランクケース中央のチェーンラインを荒削り
出っ張りのリブを削るだけで済むようですが
気持ちチェーンが通るトコをなだらかにしてみます





先っちょをドーム型に交換して細部を攻めます





軸受け周辺や未加工部との境界を削りました けど
写真だと余り変化が解りませんね





ワイヤーブラシに交換
やらなくてもいい仕上げをします





凸凹だけどピカピカ
ブラスト掛ければもう少し馴染むと思うのでOKとして
二段変速移植に必要な加工は
ラチェットプレート台座も合わせて終了です




ここで二段変速編は一旦お休み

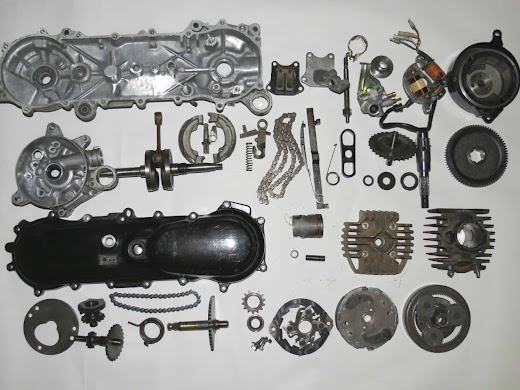

この後はバラバラEgを組まなきゃいけません
