ラチェットプレートの確認

テンショナー金具とサンギヤプレートの爪は当たらない?
ラチェットプレートの高さズレはどこまで許されるの?
今ひとつ自信が無く不安を覚えます




推測の域を出ることはありませんが
モトコンポとロードパルSに上向き状態で
ドライブスプロケとサンギヤプレートを設置して
ラチェットプレートとのズレなどを確認してみます






先の画像を拡大

ロードパルSはテンショナー台座が低いので見えません
ドライブスプロケがここまで下に落ちる(クランクケースに寄る)ことは
考えられない状態ですがラチェットプレートから
サンギヤプレートの爪が0.2mmほど出ています





同じ条件で比較したモトコンポ





サンギヤプレートの爪ズレは0.4mmくらい?
削り込み不足と思ったわりにはそれほど落ちない?
それでもここまで落ちるとテンショナー台座と干渉しています





当たる黄印部分だけ加工すれば良さそうですが
サンギヤプレートの爪はここまで落ちないと思うんですよ
落ちませんよね
落ちなきゃいいなぁ





干渉する状態を想定
もしもテンショナー台座とサンギヤプレート爪が当たるとしたら?

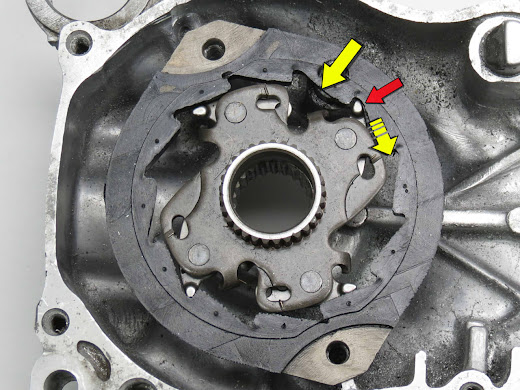

黄印がテンショナー台座の位置です
右回りは爪が倒れる向きなので
(損耗は抜きとして)基本的にOK
左回りは赤印でストッパーが効いています




ひとつ進んだ状態

右回りならテンショナー台座を過ぎているのでOK
左回りはストッパーが効きます





どこもストッパー(赤印)が効いていない位置

黄印に爪があっても右回りはOKですし
左回りもテンショナー手前ですので問題なし




簡単に見る限りは例え干渉しても
爪が破損することは無さそうです

ラチェットプレートの高さも
ドライブスプロケが異様にクランクケースに寄らなければ
サンギヤプレートの爪が適正に収まりそうです
