モトコ:腰下 クランクケース割り


クランクケースを外してクランクシャフトを取り出します
左右に開くように外すからなのか
「クランクを割る」とか「腰下を割る」と言われています

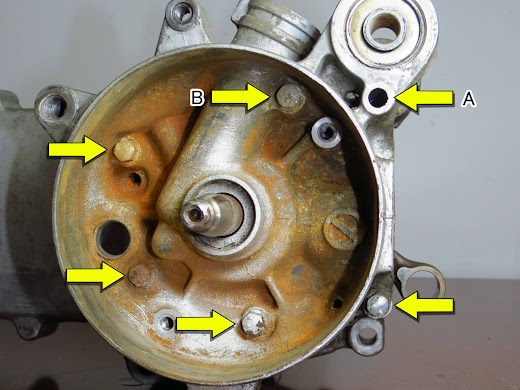

クランクケースを留めているボルトは6本
このエンジンのボルトAは欠品していました





パーツリストで確認すると
ボルトAは6x80
ボルトBが6x60
残り4本が6x45

クランクケースを固定しているボルトを抜いても
ノックピンとガスケットでガッチリ貼り付いていますし
クランクシャフトがベアリングに圧入されていますから取れません




そこで特殊工具のクランクケースセパレーター
これはスズキ製だったりしますが
ケースに取り付けるボルト位置に融通が利いて便利なんです

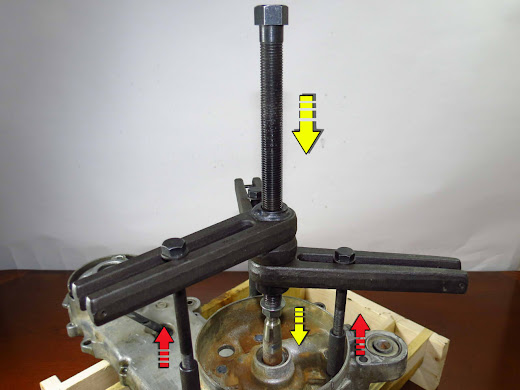

クランクケースに取り付けた状態

中心のボルトを締め付けるとクランクシャフトが押され
3方3本のボルトはそれとは反対に持ち上がろうとします
結果、クランクケースを引き抜くことができます

クランクのシャフトやケースを歪ませないように
真っ直ぐに引き抜く必要がありますから
何度も確認して取り付けるので時間が掛かります





クランクケースが別れました

しかしノックピン(黄印)が焼けて固かったのか
セパレーターの3本足の振り分けが悪かったのか
インマニ側が先に開いていき
最後にノックピン側が取れてしまいました
「平行・真っ直ぐ」が出来なかったことになります





クランクケース合わせ面のノックピンは2本
見事にサビサビ





Lクランクケースに残ったクランクシャフトを押し出します

こっちはケース側にボルト穴が多いので
引き出しボルトがバランスよく配置できます





なんとか腰下が割れました

次に腰下を割るときはボルトの配置バランスが良い
Lクランクケースから先に割り始めてみます
