モトコ:駆動系の取り外し


クランクケースカバー(赤印)裏面

キックスターターのギヤが収められていて
これらを外すにはスプロケットホルダー(黄印)を取ります







スプロケットホルダーのボルト3本を外します
ホルダーは固定されていて空転しませんから普通の工具でOKです









キックギヤ、ファイナルギヤ、チェーンガイド、
パッと取れるのは適当に外しました





この状態でドリブンスプロケットは取れますが
チェーンがブラさがって邪魔そうなのでそのままです

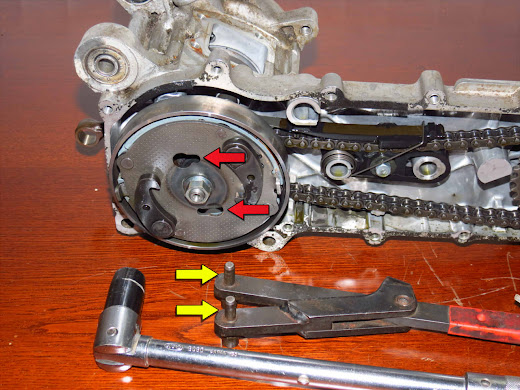

特殊工具でドライブプレートを固定して
フランジナット(赤印)を外します





ユニバーサルホルダーのツメ(黄印)を
ドライブプレートの穴(赤印)に掛けて固定





フランジナットが取れても
ドライブプレートはクランクシャフトに圧入されていて抜けません

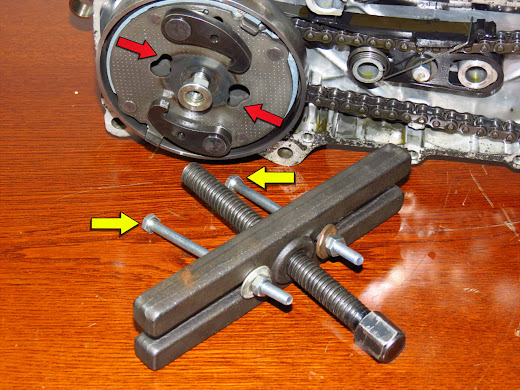

ドライブプレートに適合するプーラーがありませんので
プーラーセットと長ボルトを組み合わせます

ドライブプレートの小さくなっている穴側(赤印)に
長ボルト(黄印)を引っ掛けて引き抜きます





これでもちゃんと外れました





フライホイールと同様 ここにもウドラフキーがあります
紛失しないように保管しておきます







クラッチアウターとドリブンスプロケットを抜きます

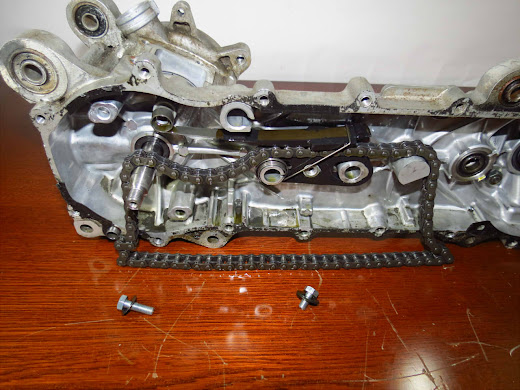

チェーンガイドの固定ボルトを外します




長いのが上側で短いのが中央側




チェーン、チェーンガイドを外します

チェーンガイドやキックスターター周辺は
取り外す前に写真をいっぱい撮っておいたほうが良さそうな感じ
