QR50:組立フロントフォーク

ワイヤブラシとボンスターで磨いて
洗剤やパーツクリーナーでグリス落とし

キレイになったら組み立てます

スプリング(黄印)にグリスをたっぷり塗って
アウターチューブ(赤印)の中にセット

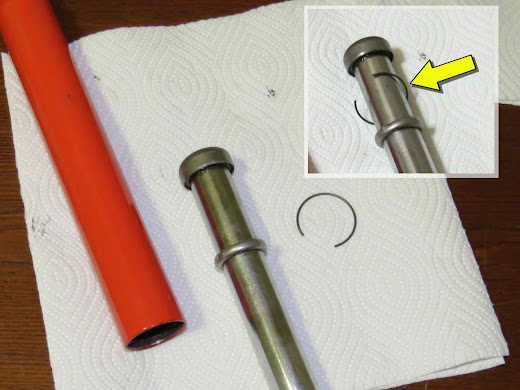

Cリングをインナーチューブにセットして





ゆっくり押し込みます





ダストシールやEリングの溝に入らないように
Cリングはなるべく起こしておいて
下に届いたら精密ドライバーで寝かせてセットしました

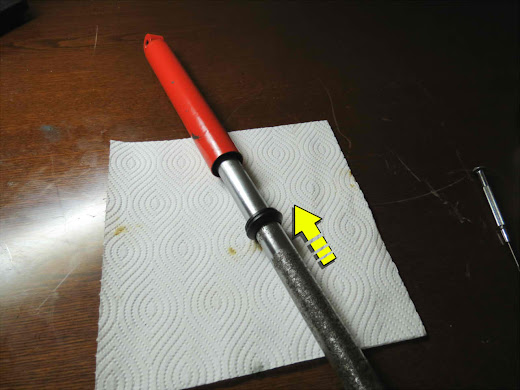

グリスまみれの中、Cリングが嵌っているか確認します





カラーと短いスプリングをセットしてグリス塗布





その上にEリングをセット

このときアウター内のスプリングが
インナーチューブを押し上げてEリングを付けるのが厳しいです

内臓脂肪が少ないから腹でインナーを押し込めません

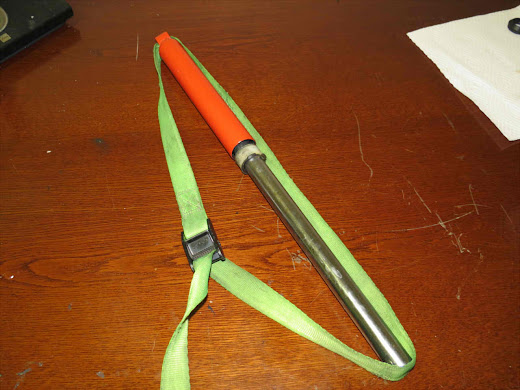

荷締ベルトを使ってインナーを押さえ込みます





縮めたら隙間からカラーをアウターに入れて
サークリッププライヤーでEリングをセット





ダストシールを取り付けたら完成ー





左フロントフォークも同様の手順

コーン(黄印)は片方にしか入ってないのね





清掃したら組み立て

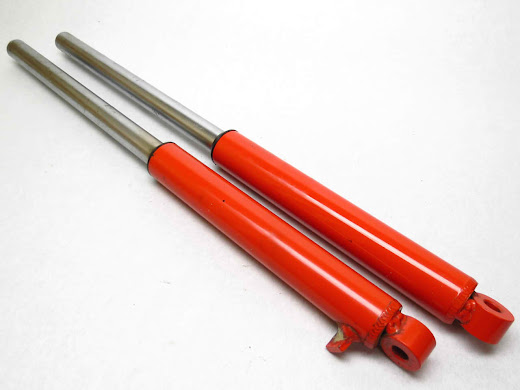

ボトムさせても音が無くスムージー





サビを隠してズルく撮ってみる
