QR50:分解02


・フロントホイール
ここまで来たらフロント廻りもバラさなきゃ勿体無い

コロコロと転がっちゃうフロントホイールを外します
アクスルシャフトとナットを取り外し






・ハンドル+トップブリッジ
ステムナットを外したいのに





ハンドルに当たってナットが抜けない





仕方ないからフォークのボルトを緩めて





コッチも当たるけど
ハンドルを持ち上げて隙間を作ってはステムナットを緩める





チマチマやってなんとかハンドル撤去

なんて面倒臭い設計だ って思ってたら
バラした後にトップブリッジ裏のハンドル留めナットを発見(泣





ステム
ここらのQR50での名称は怪しいです
このナットを取って(手で緩む)





コーンレースも取ってステムを抜きます

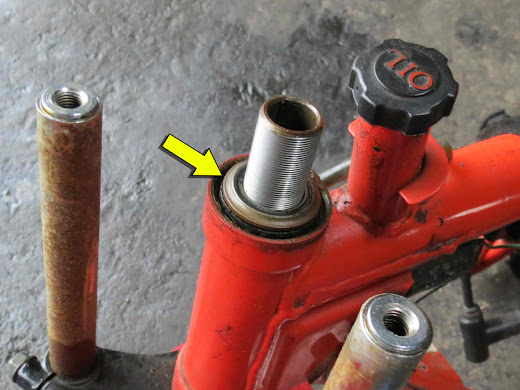

スチールボール(黄印)は枠付きASSY型
バラけて落ちる心配がありませんね





サブフレーム?





フロントフォーク廻り





フロントフェンダー
フェンダー裏に固定ボルト
前側の1本はゼッケンプレート固定用





フロントフォーク
ステムのボルト(黄印)を外して
フォークをゴムハンマーで下に打ち出す





ブレーキパネルストッパーのあるほうが左フォーク





これで車体側の大まかな分解は終了

余計な作業をしちゃってるから
お楽しみのエンジン確認はもうちょっと後になりそう
