QR50:義務を果たして


公道を走れない、マフラーも騒がしいってなると
そこら辺でテスト走行するのはチト厳しいです

駅裏の駐車場とかでコソコソするのも面倒だから
山の店に草っぱを捨てに行くついでにQRも積んできます





さぁ、ココなら誰にも文句は言われません
直線は足りないけどダッシュや八の字程度は出来ますよ





ラフにアクセル開けてもひっくり返るほどではなく、
けれど車重の軽さからか元気はある感じ

これに子供が乗ったらちょうどいいのかな





帰り側に使わなくなった看板を分解
「ジャンプ台になりそうだ、、、、」と思ったけど
QRフレームより自分の脆弱なヒザが持ちません





満足感たっぷりで帰ってきました
さて、
それでは、

直ったからバラします





エンジンだけ降ろすなんて言わずに
せっかくなんで全部バラしちゃいましょ

シートとタンクを降ろしたら
わちゃわちゃと目に付くケーブル類を取り外します





チョークケーブルとアクセルワイヤ取り外し
エアクリボックスも前作業で解ってるから外します





FRブレーキケーブル取り外し
モトコンポとかと変わらないです





Fブレーキ
1:ナットを緩める
2:ブレーキアームからタイコを外す
3:ケーブルを引き抜いて切欠きからインナーケーブルを外す





Rブレーキ
ナットを抜き取る





Rブレーキレバー側
パーキングロック(黄印)が邪魔だから
ネジ(赤印)を抜いてレバーを取ったほうが楽
(裏にナットあり)





Fブレーキレバー側
こっちもついでにレバー外し(裏にナットあり)
スロットルのナット(赤印)も
ハンドル固定されているうちに緩めます





スロットルホルダー分解
ネジ2本留め
赤印はアクセル開度調整用ボルト

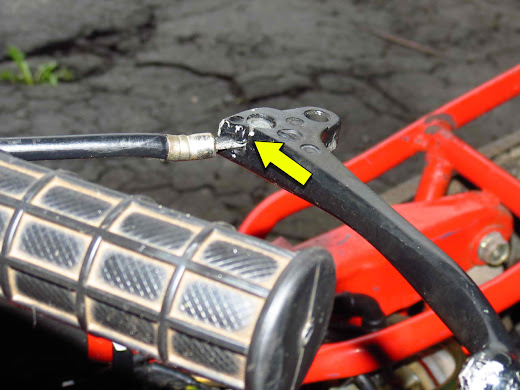

レバーからブレーキケーブルが抜けない

転倒時に切り欠きが潰れたのね
マイナスドライバーで少し広げて修正





ブレーキランプが無いのにブレーキスイッチ?
ブレーキとキルスイッチの配線(ステム左側)

エンジン始動時の安全装置
ブレーキレバーを握らないと始動できません

ハーネスが色違い結線だから要注意





チョークケーブル取り外し
ブレーキケーブルが外せたら
ゼッケンプレート?のツメ(黄印)を外して浮かせます

スペースが出来ると六角ナット(赤印)が外しやすい





オイルポンプケーブル取り外し





金バンドを外して各ケーブルを抜く





ケーブルが無くなってスッキリ

点火系しかないハーネスは作業量が減っていいね
