ピニオンASSYの分解(セルモーター)

・ピニオンASSY


モーターが回るとギヤが飛び出して、
ジェネレーターに設けられたギヤと噛み合い
クランクシャフトを回してエンジンを始動させます
(セルモーター本体の分解はコチラ)



・固着解消へ挑戦


カレコでセルモーターのドミノ移植をやった結果、
ピニオンギヤ固着したのが残りました
このまんまじゃセルモーターが1個足りないんで
修理が出来るか調べる為に分解してみます
(上記画像は参考用他車種)





どこでカシメてんだろうとグルリと見ると、ありました!
シャフトにCリングが嵌っています





ワッシャーを押し下げるとCリング全周が見えます
なにを使って外すのが正解かは知りませんが
ここでは精密ドライバーで隙間を作って抜きました






Cリングが取れるとシャフトからカップが抜けます
中に入ってたのは随分と弱いスプリング





シャフトからギヤ上段を抜くと出てきたのは3ピースのパーツで
正回転はロック・逆回転は空転するワンウェイクラッチ部分
固着の原因はここのシャフト付近でした

ワンウェイクラッチ解明できず



他ピニオンギヤと比較

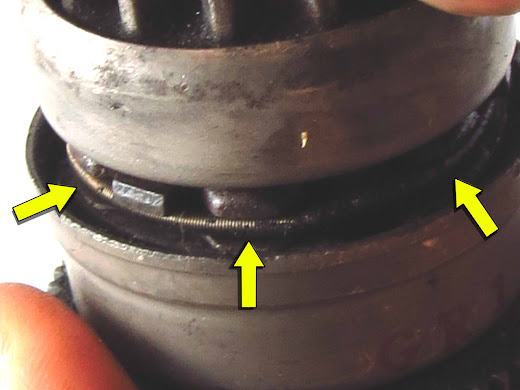

バラしてる固着ピニオンは輪っかスプリングが欠損している模様





ピニオンギヤ上段の下部にCクリップあり





スナップリングプライヤーで合口を広げて抜きます

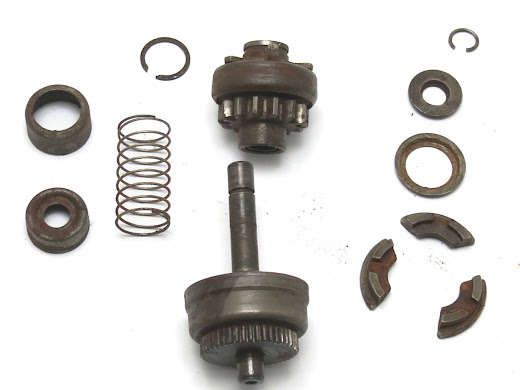

分解完了
予想より固着は軽症で
輪状スプリングを初期タクトあたりから持ってくれば復活できそう
